Descrição

Gerador de Energia Fotovoltaico com potência de 3,96 kWp

Híbridos Growatt
Altos rendimentos / Segurança e Confiabilidade
A principal tarefa de um inversor on grid é converter a energia CC gerada a partir do painel fotovoltaico em energia CA utilizável. Os inversores híbridos vão um passo além e funcionam com baterias para armazenar também o excesso de energia. No mundo em desenvolvimento, os inversores híbridos são mais necessários para compensar as redes fracas ou intermitentes ou a falta de eletricidade na rede.

Pronto para o futuro.
Os novos inversores híbridos Growatt oferece flexibilidade aos usuários, permitindo que funcionem dentro de um sistema solar conectado à rede normal e, se necessário, sejam posteriormente atualizados para um sistema de armazenamento com um pacote de bateria adicional, economizando assim no desembolso inicial do cliente.

| INFORMAÇÕES TÉCNICAS DO PAINEL |

Principais recursos do Painel
– Célula tipo N: Alta eficiência da célula mesmo em condições de baixa irradiação, menor degradação ao decorrer de sua vida útil, Melhor coeficiente de temperatura.
– Tecnologia Multi Busbar: Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
– Resistência PID: Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.
– Durabilidade contra condições ambientais extremas: Alta resistência à névoa de sal e amônia.
– Melhor garantia na geração: Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos.
– Certificações: Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 – Produtos com certificação IEC61730, IEC61215
#LINHA
Dados elétricos
– Potência no ponto máximo de potência – 565W
– Tensão no ponto máximo de potência – 41,92V
– Corrente no ponto máximo de potência – 13,48A
– Tensão em Circuito Aberto – 50,60V
– Corrente de Curto Circuito – 14,23A
– Eficiência = 21,87%
– Tolerância de potencias positiva 0~+3%
– Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
– Coeficiente de temperatura (Pmax) -0.30% / °C
– Coeficiente de temperatura (Voc) -0.25% / °C
– Coeficiente de temperatura (Isc) 0.046% / °C
– Temperatura nominal da célula (NOCT) 45±2°C
– Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
– Tensão máxima do sistema 1500VDC
– Fusível máximo 25A

Dados mecânicos
– Formato 2278 mm × 1134 mm × 30 mm (incluindo a estrutura)
– Peso 28kg ± 5 %
– Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
– Estrutura Alumínio anodizado
– Célula N-Type monocristalina
– Caixa de junção Classe de proteção IP68

| INFORMAÇÕES TÉCNICAS DO INVERSOR |

Principais caracteríscas
– Eficiência Máxima 98,2%
– MPPT dupla
– DPS tipo 2 no lado CC
– Pronto para baterias, preparado para o futuro.
– Monitoramento de autoconsumo 24hrs.
– Grau de proteção IP65, adaptar-se ao interior e exterior usando
– Limitação de exportação de suporte
– Função AFCI opcional

Dados de Entrada do String FV
– Potência de entrada CC máxima (W): 6000
– Tensão de entrada fotovoltaica CC (V): 500
– Tensão de partida (V): 100
– Tensão nominal: 360V
– Faixa de operação do MPPT (V): 60-550
– Nº de MPPT/ N° de Strings por MPPT : 2/1
– Corrente Curto-Circuito FV (A): 13,5
– Corrente Máxima de Curto-Circuito FV (A): 16,9

Dados de Entrada (Bateria CC)
– Faixa de tensão de operação: 360-500V
– Máxima corrente de operação: 17A
– Máxima potência de carregamento(W): 6000
– Máxima potência de descarregamento(W): 3000
Bateria compatível
– Sistema de Baterias ARK XH (5,12kWh ~ 17,9kWh)

Dados de Saída CA
– Saída nominal CA(W):3000
– Tensão nominal CA(faixa): 220V (180~280V)
– Frequência de rede CA(faixa): 50/60 Hz(45-55Hz/55-65Hz)
– Máxima corrente de saída(faixa):13,6A
– THDi : <3%
– Tipo de conexão de rede CA: Monofásico.

Dados de Saída Backup
– Máxima potência aparente: 3000VA
– Tensão nominal CA: 220V
– Frequência de rede CA: 50/60Hz
Para utilizar a saida de backup do inversor é necessario ter o acessório Backup Box.

Proteção
– Proteção de polaridade reversa CC
– Grau de proteção: IP65
– Proteção contra surtos CC/CA: Tipo II
– Proteção contra curto-circuito CA
– Poteção de anti-ilhamento
– Proteção AFCI

*SUGESTÃO DE DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária – 18,06 m²
Peso sobre o telhado – 20Kg/m² (com estrutura)
1 arranjo de 7 paineis em série na MPPT 1
Trilhos para fixação dos painéis em alumínio

Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumentoda conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidênciade irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador – Kw * Incidência de irradiação Solar da regiões do Brasil por m2 – kWh/m² * 30 dias = Total de energia que poderá gerar por mês – KWh/ Mês

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²

::

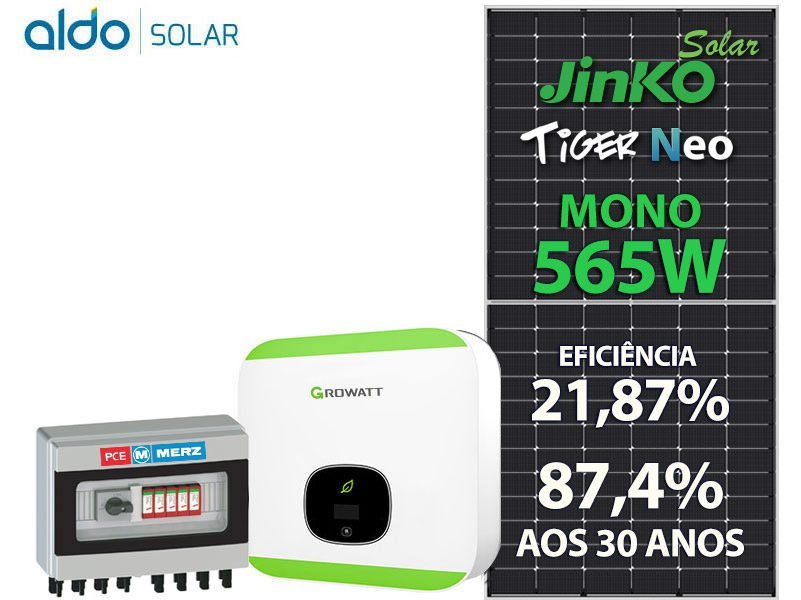

O gerador de energia fotovoltaico de 3,96 kWp é composto por:
2 ESTRUTURA SOLAR GROUP ASMTC240X000MD04 4 PAINEIS FIXADOR GANCHO TELHA COLONIAL SMART
1 STRING BOX MERZ DEHN MSB-244-16-1000-MDM-BC 4 ENTRADAS E 4 SAIDAS MC4 1005V (2 MPPTS)
2 ESTRUTURA SOLAR GROUP KSMTC240X815MD04 2 PARES PERFIL SMART-X 2,40M
50 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 50 PRETO
50 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 50 VERMELHO
7 PAINEL SOLAR JINKO JKM565N-72HL4-V TIGER NEO 565W 144 CEL. N TYPE MONO 21,87% EFICIENCIA
1 INVERSOR SOLAR GROWATT HIBRIDO MIN3000TL-XH 3KW MONOFASICO 220V 2MPPT MONITORAMENTO
4 STAUBLI CONECTOR MC4 32.0016+17P0002 – 02 PARES DE CONECTORES MC4

Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétric
